截止閥系列您現在所在的位置：首頁 - 截止閥系列

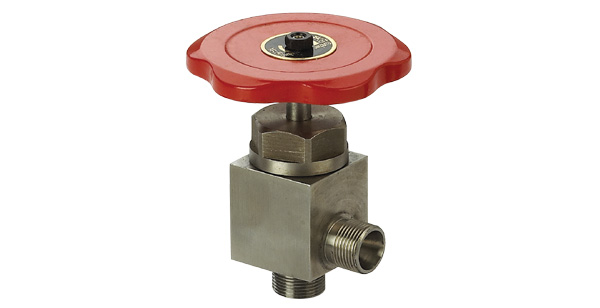

JZF-T型高壓截止閥

名 稱： JZF-T型高壓截止閥
型 號： JZF-T
口 徑： 10、15、25mm
壓 力： 40MPa
材 質： 鑄鋼、不銹鋼

JZF-T型高壓截止閥
圖形符號

JZF-T型高壓截止閥型號說明

① 產品代號：JZF截止閥
② 結構形式：T型
③ 公稱通徑：10、15、25mm
技術參數
閥體材料：1Cr18Ni9Ti
工作壓力：40MPa
工作介質：液壓油、水
適用溫度：-40～+120℃

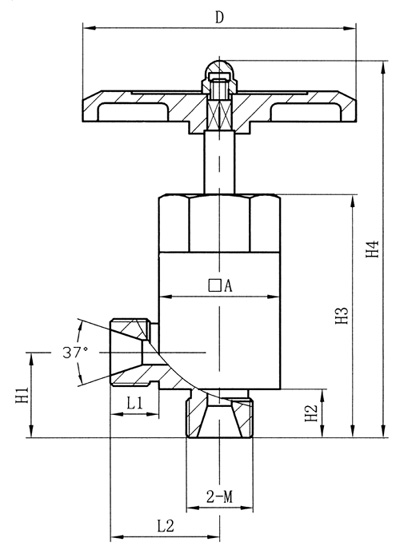

JZF-T型高壓截止閥外形尺寸

型號	L1	L2	H1	H2	H3	H4	□A	D	2-M
JZF-T10	16	36	28	16	80	124.1	40×40	Ф90	2-M22×1.5
JZF-T15	24	44	42	24	92	133.5	40×40	Ф90	2-M27×1.5
JZF-T20	27	52	50	27	119	167	50×50	Ф125	2-M39×1.5
